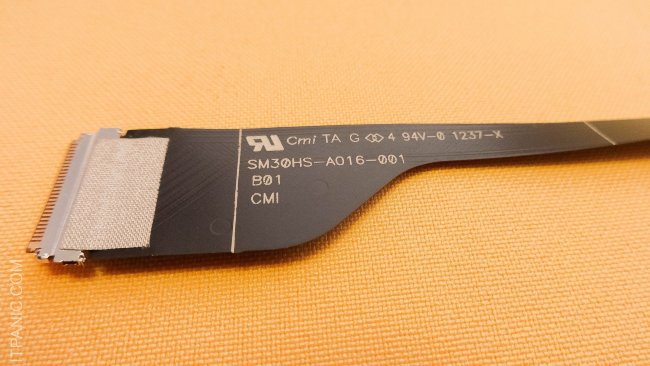

SM30HS-A016-001 Шлейф матрицы lk.13305.006 для ноутбука acer aspire s3-951
Шлейф матрицы aser S3-951 SM30HS-A016-001 предназначен для подключения дисплея к материнской плате ноутбука aser S3-951. Также данный кабель можно различить по маркировкам lk.13305.006 и au optronics z40. Фактически lk.13305.006 - это маркировка самой крышки ноутбука acer s3-951 в сборе с матрицей и шлейфом и для удобства она (маркировка) нанесена на шлейф. Сам кабель имеет наклейку с наименованием au optronics z40 и метку SM30HS-A016-001
Шлейф приходит в негодность из-за конструктивных особенностей ноутбука aser S3-951. В процессе эксплуатации ноутбука acer, шлейф SM30HS-A016-001 перетирается / рвется и дисплей перестает выводить изображение. Это выражается либо в полном его пропадании, либо в том, что экран ноутбука белеет.Существует 2 похожих шлейфа для ноутбуков acer s3. Они имеют разные маркировки и разные конструктивные особенности.
Вот похожие партномера шлейфов для ноутбуков acer s-3:SM30HS-A016-001 и HB2-A004-001. Они отличаются наличием маленьких "кнопочек"-т.н. ключей внутри разъема с той стороны, которая подключается к матрице. На картинке ниже видно различие (Ключи расположены на нижнем шлейфе между контактами 1 и 33:
Здесь HB2-A004-001 - вверху, а SM30HS-A016-001 - внизу. Эти шлейфы в своем оригинальном исполнении НЕСОВМЕСТИМЫ.
SM30HS-A016-001 (нижний на картинке) он же au optronics z40, он же LK.13305.006 подходит именно к серии ноутбуков acer S3-951, которые выпускаются с матрицей B133XTF01.0
HB2-A004-001 (верхний на картинке) - подойдет для серии ноутбуков acer s3-391, которые выпускаются с матрицей B133XTF01.2
Однако есть совместимые модификации, промаркированные как HB2-A004-001, но по сути являющиеся SM30HS-A016-001 т.к. имеют в своем конструктиве 2 кнопочки на коннекторе матрицы. Вот так:
Однако есть совместимые модификации, промаркированные как HB2-A004-001, но по сути являющиеся SM30HS-A016-001 т.к. имеют в своем конструктиве 2 кнопочки на коннекторе матрицы. Вот так:
Как видите, шлейф промаркирован как HB2-A004-001, но имеет кнопочки на коннекторе т.е. подходит к acer s3-951
Товар, который вы просматриваете сейчас, является именно оригинальным шлейфом SM30HS-A016-001 для LK.13305.006 (au optronics z40) для ноутбука acer aspire s3-951.
При покупке - уточняйте у консультанта какой именно шлейф вам нужен. Дабы не запутаться в маркировках - просто смотрите на коннектор. Если кнопочки есть - он для acer s3-951, если кнопочек нет - то он для acer s3-391
Покупая данный шлейф SM30HS-A016-001 для LK.13305.006 у нас, вы получаете 30-ти дневную гарантию на шлейф матрицы ноутбука acer s3-951 и возможность произвести недорогую замену шлейфа в нашем сервисном центре по ремонту ноутбуков.
Покупая данный шлейф SM30HS-A016-001 для LK.13305.006 у нас, вы получаете 30-ти дневную гарантию на шлейф матрицы ноутбука acer s3-951 и возможность произвести недорогую замену шлейфа в нашем сервисном центре по ремонту ноутбуков.
| Совместим с моделями устройств | Только для acer s3-951 |
| Количество контактов | 34 |
| Рабочая температура | 0 — 50 |
| Стандарт интерфейса | LVDS |
| Производитель | AU Optronics |
| Сайт производителя | www.auo.com |
| Партномер (P/N) | lk.13305.006 SM30HS-A016-001 |
| Оригинал | Да |
| Вес | 42 г |
Вы можете также ознакомиться с условиями доставки, оплаты и гарантии на комплектующие и услуги сервисного центра.
Перед заказом комплектующих убедитесь что эта запчасть именно под вашу модель, все разъемы находятся на тех же местах, а ревизия и формфактор совпадают.
